Aulia Riska Farasi: 5.21 Complete Hybrid Equivalent Model

Transistor merupakan sebuah alat semikonduktor yang dapat dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Umumnya, transistor memiliki 3 terminal (kaki), yaitu Basis, Emitor, dan Kolektor.

Ground

Sebuah titik referensi umum atau tegangan potensial sama dengan “tegangan nol”

Sumber Tegangan/Baterai

Suatu energi listrik yang mengalir secara merata setiap saat.

Volt Meter

alat ukur yang berfungsi untuk mengukur besar tegangan listrik yang ada di suatu rangkaian listrik dalam besaran dan satuan tertentu.

3. Dasar Teori [kembali]

Model ekivalen hibrida memiliki penampilan yang sama untuk konfigurasi basis bersama, emitor bersama, dan collector bersama. Persamaan yang dikembangkan dapat diterapkan untuk setiap konfigurasi. Untuk konfigurasi umum-base, hfb, hib, dan seterusnya digunakan, sedangkan untuk konfigurasi umum-emitor, hfe, hie, dan sebagainya digunakan.

Pertimbangkan konfigurasi umum Gambar 5.116 dengan parameter dua terminal yang menarik perhatian. Model setara hibrida lengkap kemudian diganti pada Gambar 5.117 menggunakan parameter yang tidak menentukan jenis konfigurasi. Dengan kata lain, solusinya dalam hi, hf, hr, dan ho. Arus gain Ai akan ditentukan terlebih dahulu karena persamaan yang dikembangkan akan terbukti bermanfaat dalam penentuan parameter lainnya.

Arus Gain, Ai= Io/Ii

Tegangan Gain, Av= Vo/Vi

Impedansi Input, Zi= Vi/Ii

Impedansi Output, Zo= Vo/Io

4. Example[kembali]

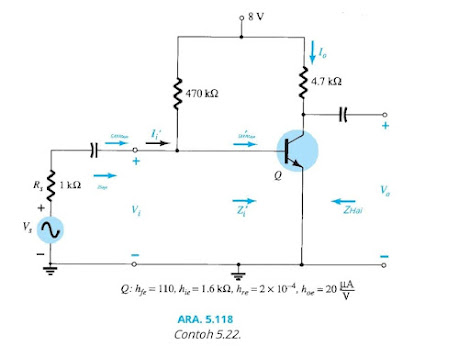

Contoh 1:

Tentukan parameter berikut menggunakan model ekuivalen hibrid lengkap dan bandingkan dengan hasil yang diperoleh dengan menggunakan model perkiraan.

A.ZSayaDanZ-Saya

B.Aay.

C.ASaya=SAYAHai>SAYASaya.

D.Z-Hai(di dalamRC) DanZHai(termasukRC).

Larutan:Sekarang persamaan dasar untuk setiap kuantitas telah diturunkan, urutan penghitungannya berubah-ubah. Namun, impedansi input seringkali merupakan besaran yang berguna untuk diketahui, dan karena itu akan dihitung terlebih dahulu. Rangkaian ekuivalen hibrid emitor-umum lengkap telah diganti dan jaringan digambar ulang seperti ditunjukkan pada Gambar 5.119. Rangkaian ekuivalen Thévenin untuk bagian input pada Gambar 5.119 menghasilkan input ekuivalen pada Gambar 5.120 karenaeTh-VSDanRTh-RS=1 k- (hasil dariRB=470 k- jauh lebih besar dariRS= 1 k-). Dalam contoh ini,RL=RC, DanSAYAHaididefinisikan sebagai arus yang melaluiRCseperti pada contoh sebelumnya dari bab ini. Impedansi keluaranZHaiseperti yang didefinisikan oleh Persamaan. (5.170) hanya untuk terminal transistor keluaran. Itu tidak termasuk efek dariRC.ZHaihanyalah kombinasi paralel dariZHaiDanRL. Konfigurasi yang dihasilkan dari

Gambar 5.120 kemudian merupakan duplikat tepat dari jaringan pendefinisian Gambar 5.117, dan persamaan yang diturunkan di atas dapat diterapkan.

Contoh 2 :

Tentukan parameter berikut menggunakan model ekuivalen hibrid lengkap dan bandingkan hasilnya dengan yang diperoleh dengan menggunakan model perkiraan.

A.ZSaya

B.ASaya

C.Aay.

D.ZHai

Larutan:Parameter hibrid basis-umum diturunkan dari parameter-parameter emitor-umum dengan menggunakan persamaan perkiraan Lampiran B

Perhatikan seberapa dekat besarnya dibandingkan dengan nilai yang ditentukan dari

Mensubstitusi rangkaian ekuivalen hibrid basis-umum ke dalam jaringan pada Gambar 5.121 menghasilkan jaringan ekuivalen sinyal kecil pada Gambar 5.122. Jaringan Thévenin untuk sirkuit input menghasilkanRTh= 3 k-71 k- = 0,75 k- untukRSdalam persamaan untukZHai

5. Problem [kembali]

1). Ulangi bagian (a) dan (b) dari Soal 68 dengan hre = 2 * 10-4 dan bandingkan hasilnya.

2).Untuk jaringan Gbr. 5.188, tentukan:

a. Z i .

b. A v .

c. Ai = Io> Ii.

d. Z o .

3).Untuk penguat basis umum Gbr. 5.189, tentukan:

a. Z i .

b. A i .

c. A v .

d. Z o .

6. Pilihan Ganda [kembali]

Apa yang dimaksud dengan model ekuivalen hibrida lengkap? a. Suatu model sirkuit elektronik yang merepresentasikan sebuah komponen elektronik dengan parameter-parameter yang dapat diukur b. Suatu model matematika yang digunakan untuk menghitung nilai-nilai impedansi dan penguatan sinyal pada transistor c. Suatu model sirkuit elektronik yang digunakan untuk menghitung nilai-nilai impedansi dan penguatan sinyal pada transistor d. Suatu model matematika yang merepresentasikan sebuah komponen elektronik dengan parameter-parameter yang dapat diukur

Jawaban: a. Suatu model sirkuit elektronik yang merepresentasikan sebuah komponen elektronik dengan parameter-parameter yang dapat diukur

Berapa jumlah parameter yang dimiliki oleh model ekuivalen hibrida lengkap? a. 2 parameter b. 3 parameter c. 4 parameter d. 5 parameter

Jawaban: c. 4 parameter

Apa saja parameter-parameter yang dimiliki oleh model ekuivalen hibrida lengkap? a. Hambatan input, hambatan output, penguatan arus, dan penguatan tegangan b. Hambatan input, hambatan output, penguatan arus, dan impedansi tegangan c. Hambatan input, hambatan output, impedansi arus, dan penguatan tegangan d. Hambatan input, impedansi output, penguatan arus, dan penguatan tegangan

Jawaban: a. Hambatan input, hambatan output, penguatan arus, dan penguatan tegangan

Model ekuivalen hibrida lengkap biasanya digunakan untuk analisis sirkuit pada rentang frekuensi: a. Rendah b. Sedang c. Tinggi d. Tidak terbatas

Jawaban: c. Tinggi

Metode apa yang digunakan untuk menghitung parameter-parameter pada model ekuivalen hibrida lengkap? a. Analisis sirkuit kecil b. Analisis Fourier c. Analisis kompleks d. Analisis waktu

Jawaban: a. Analisis sirkuit kecil

7. Rangkaian [kembali]
