- Memahami karakteristik sensor PIR dan touch sensor
- Mensimulasikan rangkaian dari sensor PIR dan touch
sensor
- Memahami prinsip kerja sensor PIR dan touch sensor
Voltmeter
Voltmeter adalah alat ukur yang digunakan untuk mengukur beda potensial atau tegangan listrik dari dua titik potensial listrik.
Voltmeter
Baterai
Di mulai dari pengertiannya. Baterai merupakan sebuah benda yang dapat atau bisa mengubah energi kimia menjadi energi listrik. Energi listrik yang dihasilkan oleh baterai tersebut sama seperti accumulator, yakni listrik searah dikatakan DC. Jumlah listrik yang dihasilkan tersebut tergantung dari seberapa besar baterai tersebut.
Fungsi Baterai:
Sangat beragam fungsi dari baterai dalam kehidupan sehari-hari namun memiliki intinya yang sama yakni sebagai sumber energi, karena hampir pada semua alat elektronik yang sifatnya mobile juga perlu baterai sebagai sumber energi. Sebut misalnya seperti HP, senter, power bank, drone, remote TV dan AC, dan lain sebagainya. Semua alat-alat tersebut membutuhkan baterai agar bisa bekerja.
Spesifikasi :
B. Bahan
B1.Komponen Umum
Relay
Relay adalah komponen elektronika yang berupa sakelar atau switch elektrik yang dioperasikan menggunakan listrik. Relay disebut sebagai komponen electromechanical karena terdiri dari dua bagian
Resistor
Resistor merupakan komponen elektronika yang berguna untuk menghambat aliran arus listrik sehingga tidak terjadi short circuit. mempunyai resistansi yang berbeda beda sesuai kebutuhan.
Op-Amp
Op-Amp (Operational Amplifier) adalah salah satu bentuk IC Linear yang berfungsi sebagai Penguat Sinyal Listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan kapasitor yang terinterkoneksi dan terintegrasi. Sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.
Transistor NPN
Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.
DIODA
Fungsi Utama dari dioda adalah penyarah arus.
B2.Komponen Input
Sensor PIR
Sensor PIR atau Passive Infra Red adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu objek.
Grafik Sensor PIR
Grafik Sensor PIR |
Konfigurasi
Gambar berikut menunjukkan bagian-bagian dari sensor PIR yang perlu untuk diketahui
- Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berakhir. *
- Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
- Regulator 3VDC : Penstabil tegangan menjadi 3V DC
- Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
- DC Power : Input tegangan dengan range (3 – 12) VDC (di rekomendasikan menggunakan input 5VDC).
- Output Digital : Output digital sensor
- Ground : Hubungkan dengan ground (GND)
- BISS0001 : IC Sensor PIR
- Pengatur Jumper : Untuk mengatur output dari pin digital.
Gambar berikut menunjukkan bagian-bagian dari sensor PIR yang perlu untuk diketahui
|
Touch Sensor
Sensor sentuh adalah suatu alat yang berfungsi untuk mendeteksi adanya sentuhan dan akan diubah dalam ke dalam sinyal listrik.
Touch Sensor |
Mendeteksi Sentuhan dan merubahnya menjadi energi listrik.
Grafik responsi sensor :
SPESIFIKASI :
- Konsumsi daya yang rendah
- Bisa menerima tegangan dari 2 ~ 5.5V DC
- Dapat menggantikan fungsi saklar tradisional
- Dilengkapi 4 lobang baut untuk memudahkan pemasangan
- Tegangan kerja : 2v s/d 5.5v (optimal 3V)
- Output high VOH : 0.8 VCC (typical)
- Output low VOL : 0.3 VCC (max)
- Arus Output Pin Sink (@ VCC 3V, VOL 0.6V) : 8 mA
- Arus Output pin pull-up (@ VCC=3V, VOH=2.4V) : 4 mA
- Waktu respon (low power mode): max 220 ms
- Waktu respon (touch mode): max 60 ms
- Ukuran: 24 mm x 24 mm x 7.2 m
Logicstate
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.
Mendeteksi Sentuhan dan merubahnya menjadi energi listrik.
SPESIFIKASI :
- Konsumsi daya yang rendah
- Bisa menerima tegangan dari 2 ~ 5.5V DC
- Dapat menggantikan fungsi saklar tradisional
- Dilengkapi 4 lobang baut untuk memudahkan pemasangan
- Tegangan kerja : 2v s/d 5.5v (optimal 3V)
- Output high VOH : 0.8 VCC (typical)
- Output low VOL : 0.3 VCC (max)
- Arus Output Pin Sink (@ VCC 3V, VOL 0.6V) : 8 mA
- Arus Output pin pull-up (@ VCC=3V, VOH=2.4V) : 4 mA
- Waktu respon (low power mode): max 220 ms
- Waktu respon (touch mode): max 60 ms
- Ukuran: 24 mm x 24 mm x 7.2 m
Infrared Sensor
Infrared sensor merupakan sensor elektrik yang dioperasikan dengan memanfaatkan infra merah sebagai pengubah kondisinya. Atau secara ringkas disebut sensor infrared karena akan aktif jika infrared mendeteksi radiasi infra merah di lingkungan sekitarnya.
Infrared Sensor
Sensor Ir Proximity
Sensor infrared yang dapat mendeteksi Halangan, warna dan juga gerakan

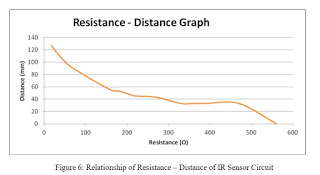

Grafik Sensor IR Proximity
Spesifikasi
- Catu daya: 3.3V
- Jarak deteksi: 10-20cm
- Active High Digital Output (+5V)
- Ambient Light & RGB Color Sensing
- Proximity Sensing
- Gesture Detection
B3.Komponen Output
LED
Komponen elektronika yang dapat
memancarkan cahaya monokromatik ketika diberikan tegangan maju.
Motor DC
Motor Listrik DC atau DC Motor adalah
suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau
gerakan (motion).
MOTOR DC
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion).
Spesifikasi :
C. Komponen Lainnya
1. Resistor
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.
Simbol Resistor Sebagai Berikut :
Resistor dalam suatu teori dan penulisan formula yang berhubungan dengan resistor disimbolkan dengan huruf “R”. Kemudian pada desain skema elektronika resistor tetap disimbolkan dengan huruf “R”, resistor variabel disimbolkan dengan huruf “VR” dan untuk resistorjenis potensiometer ada yang disimbolkan dengan huruf “VR” dan “POT”.
Menghitung Nilai Resistor
Nilai resistor dapat diketahui dengan kode warna dan kode huruf pada resistor. Resistor dengan nilai resistansi ditentukan dengan kode warna dapat ditemukan pada resistor tetap dengan kapasitas daya rendah, sedangkan nilai resistor yang ditentukan dengan kode huruf dapat ditemui pada resistor tetap daaya besar dan resistor variable.
Kode Warna Resistor
Cicin warna yang terdapat pada resistor terdiri dari 4 ring 5 dan 6 ring warna. Dari cicin warna yang terdapat dari suatu resistor tersebut memiliki arti dan nilai dimana nilai resistansi resistor dengan kode warna yaitu :
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari warna gelang ke-4 atau pangkatkan angka tersebut dengan (10^n), merupakan nilai toleransi dari resistor.
Kode Huruf Resistor
Resistor dengan kode huruf dapat kita baca nilai resistansinya dengan mudah karenanilia resistansi dituliskan secara langsung. Pad umumnya resistor yang dituliskan dengan kode huruf memiliki urutan penulisan kapasitas daya, nilai resistansi dan toleransi resistor. Kode huruf digunakan untuk penulisan nilai resistansi dan toleransi resistor.
Kode Huruf Untuk Nilai Resistansi :
- R, berarti x1 (Ohm)
- K, berarti x1000 (KOhm)
- M, berarti x 1000000 (MOhm)
Kode Huruf Untuk Nilai Toleransi :
- F, untuk toleransi 1%
- G, untuk toleransi 2%
- J, untuk toleransi 5%
- K, untuk toleransi 10%
- M, untuk toleransi 20%
Dimana V adalah tegangan, I adalah kuat arus, dan R adalah Hambatan
Mencari resistansi total dalam rangkaian dapat menggunakan :Seri : Rtotal = R1 + R2 + R3 + ….. + Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-nParalel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
Dioda
Jenis dan Simbol Dioda
Seperti penjelasan diatas, Jenis dioda tergantung dari bahan material yang dipakai saat pembuatannya, dibawah ini adalah contoh gambar dan simbol dari jenis-jenis dioda:1. Dioda Silicon
Cara Mengukur Dioda dengan Multimeter Analog
- Aturkan Posisi Saklar pada Posisi OHM (Ω) x1k atau x100
- Hubungkan Probe Merah pada Terminal Katoda (tanda gelang)
- Hubungkan Probe Hitam pada Terminal Anoda.
- Baca hasil Pengukuran di Display Multimeter
- Jarum pada Display Multimeter harus bergerak ke kanan
- Balikan Probe Merah ke Terminal Anoda dan Probe Hitam pada Terminal Katoda (tanda gelang).
- Baca hasil Pengukuran di Display Multimeter
- Jarum harus tidak bergerak.
**Jika Jarum bergerak, maka Dioda tersebut berkemungkinan sudah rusak.
Transistor NPN
Fungsi-fungsi Transistor diantaranya adalah :
- sebagai Penyearah,
- sebagai Penguat tegangan dan daya,
- sebagai Stabilisasi tegangan,
- sebagai Mixer,
- sebagai Osilator
- sebagai Switch (Pemutus dan Penyambung Sirkuit)
Ie = Ic + Ib
Keterangan :
Ie = Arus Emitter
Ic = Arus Collector
Ib = Arus Basis
Keterangan :
Ie = Arus Emitter
Ic = Arus Collector
Pada dasarnya, Transistor adalah Komponen Elektronika yang terdiri dari 3 Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.
NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.
Berikut ini adalah gambar tipe Transistor berdasarkan Lapisan Semikonduktor yang membentuknya beserta simbol Transistor NPN dan PNP.
PRINSIP KERJA TRANSISTOR
Prinsip kerja transistor PNP adalah arus mengalir dari emitor menuju kolektor. Dibandingkan NPN, pada PNP terjadi hal sebaliknya ketika arus mengalir pada kaki basis, maka transistor tidak bekerja. Arus akan mengalir apabila kaki basis diberi sambungan ke ground (-) hal ini akan menginduksi arus pada kaki emitor ke kolektor. Jika basis dihubungkan diberi tegangan maka arus basis harus lebih kecil dari arus yang mengalir dari emitor ke kolektor. Penggunaan transistor jenis ini mulai jarang digunakan. Dibanding dengan NPN, transistor jenis PNP mulai sulit ditemukan dipasaran. Transistor jenis PNP adalah transistor negatif dimana akan dapat bekerja mengalirkan arus listrik jika basis dialiri arus negative (-) dan mempunyai lapisan semikonduktor sebagai berikut :- Pada Emitor = Semikonduktor yang dipakai adalah negatif.
- Pada Basis = Semikonduktor yang dipakai adalah positif.
- Pada Kolektor = Semikonduktor yang dipakai adalah negative.
Prinsip kerja transistor NPN adalah arus mengalir dari kolektor menuju emitor. Jika basis dihubungkan diberi tegangan maka arus basis harus lebih kecil dari arus yang mengalir dari kolektor ke emitor. Untuk mengalirkan arus tersebut dibutuhkan sambungan ke sumber positif (+) pada kaki basis. Ketika basis diberi tegangan, hingga dititik saturasi, maka akan menginduksi arus dari kaki kolektor ke emitor. Dan transistor akan aktif jika arus yang melalui basis berkurang, maka arus yang mengalir pada kolektor ke emitor akan berkurang, hingga titik cutoff. Penurunan ini sangatlah cepat karena perbandingan penguatan yang terjadi antara basis dan kolektor melebihi 200 kali. Transistor jenis NPN adalah transistor positif dimana akan dapat bekerja mengalirkan arus listrik jika basis dialiri arus positf (+) dan mempunyai lapisan semikonduktor sebagai berikut :- Pada Emitor = Semikonduktor yang dipakai adalah positif.
- Pada Basis = Semikonduktor yang dipakai adalah negatif.
- Pada Kolektor = Semikonduktor yang dipakai adalah positif
Penguat operasional (Operational Amplifier) atau yang biasa disebut dengan op-amp, merupakan penguat elektronika yang banyak digunakan untuk membuat rangkaian detektor, komparator, penguat audio, video, pembangkit sinyal, multivibrator, filter, ADC, DAC, rangkaian penggerak dan berbagai macam rangkaian analog lainnya.
Op-amp pada umumnya tersedia dalam bentuk rangkaian terpadu yang memiliki karakteristik mendekati karakteristik penguat operasional ideal tanpa perlu memperhatikan apa yang terdapat di dalamnya.
Ada tiga karakteristik utama op-amp ideal, yaitu;
1. Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga.
2. Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
3. Impedansi output sangat kecil (Zo <<). Impedansi output adalah sangat kecil sehingga tegangan output stabil karena tahanan beban lebih besar yang diparalelkan dengan Zo <<.
1. Op Amp Sebagai Penguat Non Inverting
Penguat Non Inverting adalah suatu rangkaian penguat yang berfungsi menguatkaan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya, hasil dari sinyal input dan output rangkaian non inverting dapat dilihat pada Gambar 1. Pada dasarnya penguat non inverting digunakan sebagai pengkondisi sinyal inputan sensor yang terlalu kecil sehingga dibutuhkan penguatan untuk diproses. intinya penguat non inverting ke balikkan dari penguat inverting.
Fungsi dari penguat non inverting kurang lebih sama dengan penguat inverting hanya saja polaritas output yang dihasilkan sama dengan sinyal inputnya. Keluaran sensor dan tranduser pada umumnya mempunyai tegangan yang sangat kecil hingga mikro volt, sehingga diperlukan penguat dengan impedansi masukan rendah. Rangkaian penguat non inverting akan menerima arus atau tegangan dari tranduser sangat kecil dan akan membangkitkan arus atau tegangan yang lebih besar
Detektor Non Inverting
Op-amp sebagai voltage follower
Adapun penjelasan tentang cara kerja proximity adalah sebagai berikut: Sensor tekanan mempunyai prinsip kerja yang sedikit rumit. Pertama, perubahan tekanan pada kantung menyebabkan perubahan posisi inti kumparan sehingga menyebabkan perubahan induksi magnetic pada kumparan. Kumparan yang digunakan adalah kumparan CT ( center tap). Dengan demikian, apabla inti mengalami pergeseran, maka induktasi pada salah satu kumparan bertambah, namun menyebabkan kumparan yang lain berkurang. Untuk mengukur tekanan statis atau tinggi suatu cairan dapat ditentukan dengan rumus (P = d.g.h). Untuk keterangannya, (p) adalah tekanan statis (pascal) sementara (D) adalah kepadatan cairan (km/m3), lalu (G) adalah konstanta gravitasi ( 9,81 m/s2) dan (H) adalah tinggi cairan (M).
Prinsip kerja dari sensor tekanan itu sendiri adalah mengubah tegangan mekanik menjadi listrik. Kurang ketegangan didasarkan pada prinsip bahwa tahanan pengantar berubah dengan panjang dan luas penampang. Daya yang diberikan pada kawat itu sendiri menyebabkan kawat menjadi bengkok. Sehingga menyebabkan ukuran kawat berubah dan mengubah ketahananya. Ada beberapa fungsi lain dari sensor tekanan. Applikasi sensor tekanan adalah sebagai pemantau cuaca yang sering berubah-ubah. Digunakan dipesawat terbang untuk mengukur tekanan angina yang berada didalam band pesawat terbang, lalu yang terakhir adalah pengukur tekanan udara pada ruangan tertutup. Tiga fungsi ini adalah fungsi umum dari sendor tekanan yang sering ditemui oleh masyarakat namun masyarakat belum mengetahui cara kerja dari pengukur tekanan tersebut.
Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.
Dari grafik dapat disimpilkan bahwa semakin jauh jarak benda maka semakin kecil output nya, dan begitu juga sebaliknya.
D. Sensor PIR
Sensor PIR atau Passive Infra Red adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu objek. Sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR dapat mendeteksi radiasi dari berbagai objek dan karena semua objek memancarkan energi radiasi, sebagai contoh ketika terdeteksi sebuah gerakan dari sumber infra merah dengan suhu tertentu yaitu manusia mencoba melewati sumber infra merah yang lain misal dinding, maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.
Sensor PIR |
Cara Kerja PIR
Pada umumnya sensor PIR dibuat dengan sebuah sensor pyroelectric sensor (seperti yang terlihat pada gambar di samping) yang dapat mendeteksi tingkat radiasi infrared. Segala sesuatu mengeluarkan radiasi dalam jumlah sedikit, tapi semakin panas benda/makhluk tersebut maka tingkat radiasi yang dikeluarkan akan semakin besar. Sensor ini dibagi menjadi dua bagian agar dapat mendeteksi pergerakan bukan rata-rata dari tingkat infrared. Dua bagian ini terhubung satu sama lain sehingga jika keduanya mendeteksi tingkat infrared yang sama maka kondisinya akan LOW namun jika kedua bagian ini mendeteksi tingkat infrared yang berbeda (terdapat pergerakan) maka akan memiliki output HIGH dan LOW secara bergantian.
Logicstate yaitu pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.Karena hanya dua status logika, logika 1 dan logika 0, yang dimungkinkan, teknik aljabar Boolean dapat digunakan untuk menganalisis rangkaian digital yang melibatkan sinyal biner. Istilah logika positif diterapkan ke sirkuit di mana logika 1 ditetapkan ke level tegangan yang lebih tinggi; Dalam rangkaian logika negatif, logika 1 ditunjukkan dengan level tegangan yang lebih rendah.
LED
Komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.
Motor DC
Kaidah Tangan Kanan |
Mekanisme Kerja Motor DC:
Beberapa kerugian penggunaan motor DC:
Perhitungan pada motor DC :
Relay
Gambar Bentuk dan Simbol Relay
Fungsi-fungsi dan Aplikasi Relay
Beberapa fungsi Relay yang telah umum diaplikasikan ke dalam peralatan Elektronika di antarannya adalah :
- Relay digunakan untuk menjalankan Fungsi Logika (Logic Function).
- Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function).
- Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
- Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
4.Simulasi Percobaan [Kembali]
1. Buka aplikasi proteus
2. Siapkan alat dan bahan pada library proteus, pada rangkaian ini yaitu berupa resistor, baterai, transistor NPN, DC voltmeter, relay, opamp, ground, motor DC, sensor PIR, touch sensor, sensor tekanan dan sensor Infrared.
3. Rangkai setiap alat dan bahan agar membentuk rangkaian yang diinginkan.
4. Ubah spesifikasi komponen sesuai kebutuhan
5. Jalankan simulasi rangkaian untuk melihat apakah dihasilkan output yang diinginkan, yaitu apakah dapat mengaktifkan relay serta menghidupkan , dan motor.
b. Rangkaian Simulasi
1. Gambar Rangkaian
2. Prinsip Kerja
c. Video
- Download HTML Klik Disini
- Download Rangkaian Klik Disini
- Download Video Klik Disini
- Download Library Touch Sensor Klik Disini
- Download Library PIR Sensor Klik Disini
- Download Library Infra Red Sensor Klik Disini
- Download Library Pressure Sensor Klik Disini
- Link Datasheet Touch Sensor Klik Disini
- Link Datasheet PIR Sensor Klik Disini
- Link Datasheet Infra Red Sensor Klik Disini
- Link Datasheet Pressure Sensor Klik Disini
- Link Datasheet Resistor Klik Disini
- Link Datasheet Transistor NPN Klik Disini
- Link Datasheet OP AMP Klik Disini
- Link Datasheet Relay Klik Disini
- Link Datasheet Motor DC Klik Disini
- Link Datasheet Baterai Klik Disini
- Link Datasheet Volt Meter Klik Disini
- Link Datasheet LED Klik Disini
