XOR Gate memiliki dua input yaitu B dan D. Output dari (XOR) adalah 1 jika B dan D berlogika berbeda (banyak input yang berlogika 1 berjumlah ganjil). Jika kedua inputnya sama (banyak input yang berlogika 1 berjumlah genap) maka outputnya akan berlogika 0. NOT Gate memiliki prinsip yaitu membalikkan nilai input C. Jika C adalah 0, maka outputnya 1, dan sebaliknya. (AND Gate) memiliki tiga input yaitu A, output dari (inversi C), dan D. Output dari AND akan 1 hanya jika ketiga inputnya 1 (Perkalian). (OR Gate) memiliki dua input yaitu output dari AND dan XOR, jika salah satu atau kedua inputnya 1 maka outputnya juga satu dan jika kedua input nol maka outputnya nol (Penjumlahan).
Modul 1 - Laporan Akhir 2
2. Alat dan Bahan
[Kembali]
1. Module D'Lorenzo
2.Jumper
3.Panel DL 2203C
4..Panel DL 2203D
5.. Panel DL 2203S
Berdasarkan gambar rangkaian di atas setiap rangkaian menggunakan komponen yang sama yaitu logic state, Gerbang NOT, Gerbang XOR, Gerbang AND, Gerbang OR, dan Logic probe. Adapun prinsip kerja setiap rangkaian sebagai berikut:
1. Rangkaian 1
5. Video Rangkaian
[Kembali]
Percobaan 2

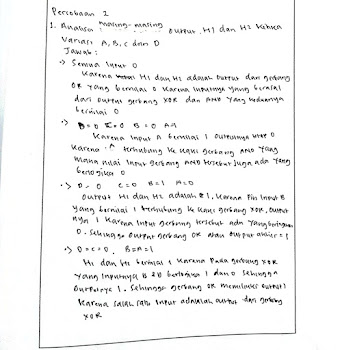

1. Analisa masing masing output H1 dan H2 ketika variasi A, B, C, dan D
Jawab :
2. Lakukan perhitungan output menggunakan persamaan H1 dan H2 yang ada pada modul dan bandingkan dengan hasil percobaan
Jawab :
Pada data perhitungan percobaan 2 didapatkan hasil yang sama antara perhitungan dan percobaan menggunakan proteus
7. Link Download
[Kembali]
Download Scan Laporan Akhir klik disini
Download Datasheet Gerbang Logika klik disini
Download Datasheet Logicprobe klik disini
Download Datasheet SPDT klik disini
