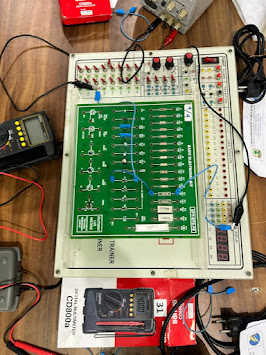

Kemudian, tegangan dari power supply mengalir melalui resistor 100 ohm yang berfungsi sebagai pembatas arus. Resistor ini memastikan bahwa arus yang mengalir melalui rangkaian tidak melebihi batas yang aman untuk dioda.
Selanjutnya, dioda yang terhubung dalam keadaan forward bias menerima tegangan dari power supply. Dalam keadaan ini, dioda akan mengizinkan arus mengalir hanya jika tegangan pada anode (ujung masukan) lebih positif daripada katoda (ujung keluaran) dioda. Dioda akan berperilaku sebagai penghantar arus dari anode ke katoda.
Amperemeter yang disusun secara seri setelah dioda digunakan untuk mengukur arus yang mengalir melalui dioda. Saat tegangan dari power supply ditingkatkan dari 10V hingga 12V, arus dioda juga meningkat sesuai dengan karakteristik dioda dalam keadaan forward bias.
Di sisi lain, voltmeter yang disusun paralel terhadap dioda digunakan untuk mengukur tegangan dioda. Tegangan dioda ini akan memiliki nilai yang mendekati tetap (antara 0,775V hingga 0,783V) karena dioda dalam keadaan forward bias memiliki tegangan ambang tertentu yang relatif konstan.
Hasil pengukuran menunjukkan bahwa semakin tinggi tegangan dari power supply, semakin tinggi arus yang mengalir melalui dioda, sementara tegangan dioda tetap relatif konstan. Hal ini sesuai dengan karakteristik dioda dalam keadaan forward bias di mana dioda akan mengizinkan arus mengalir lebih banyak dengan peningkatan tegangan. Dengan demikian, rangkaian forward bias ini memberikan pemahaman tentang bagaimana dioda berperilaku sebagai penghantar arus dalam kondisi forward bias.
1. Analisa pengaruh tegangan input terhadap tegangan dan arus pada rangkaian forward bias!
Jawab :
Rangkaian ini dimulai dengan power supply yang memberikan tegangan, kemudian melalui resistor 100 ohm sebagai pembatas arus sebelum mencapai dioda yang berada dalam keadaan forward bias. Dalam keadaan ini, dioda mengizinkan arus untuk mengalir hanya jika tegangan pada anode lebih tinggi daripada katoda. Hasil pengukuran menunjukkan bahwa semakin tinggi tegangan dari power supply, semakin tinggi arus yang mengalir melalui dioda, sedangkan tegangan dioda tetap relatif konstan. Ini sesuai dengan karakteristik dioda dalam keadaan forward bias, di mana dioda akan berperilaku sebagai penghantar arus dengan peningkatan tegangan.
Download Vidio Percobaan [klik]
Download Vidio Penjelasan [klik]
Download File Datasheet Dioda [klik]
Download File Datasheet Resistor [klik]
Datasheet osiloskop : klik
Datasheet voltmeter : klik
Datasheet amperemeter : klik
Datasheet dioda zener : klik
